产品类别：高压直流电源

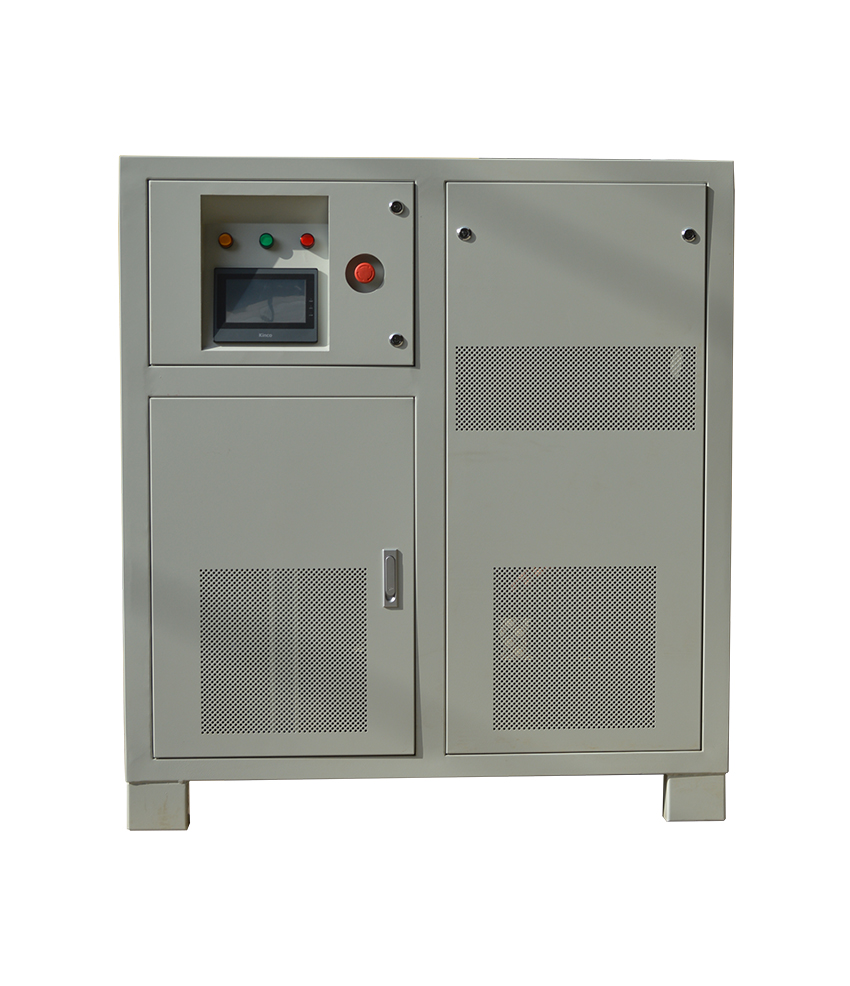

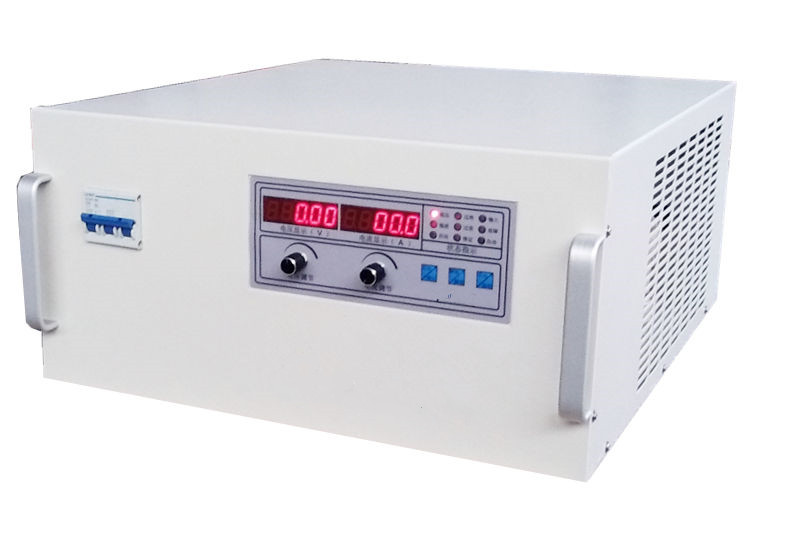

产品名称：高压恒压恒流电源
产品详情
高频高压直流电源是山东航能公司自主开发生产的新型高品质、宽电压、低噪音电源。产品
采用先进的ZCZVS软开关功率变换技术具有高功率因数、低噪声、低纹波系数和高效节电性
能、紧凑科学的结构设计,可以方便灵活的安装;且支持N+1冗余热插拔功能，便于串并联扩容
及维护，先进的空间电压、电流矢量控制算法、稳压、稳流工作模式选择,保证了您的控制要
求;可上位机和PLC遥控或本地控制，前面板有电压和电流显示，高压输出端过压、过流、短
路保护、拉弧、过温保护和安全互锁等功能。产品按照国际标准进行设计和测试,保证产品的
可靠性，是传统的变压器分压线性调整管（小功率）稳压稳流电源和可控硅移相整流（大功
率）稳压稳流电源更新换代产品。
采用先进的ZCZVS软开关功率变换技术具有高功率因数、低噪声、低纹波系数和高效节电性
能、紧凑科学的结构设计,可以方便灵活的安装;且支持N+1冗余热插拔功能，便于串并联扩容
及维护，先进的空间电压、电流矢量控制算法、稳压、稳流工作模式选择,保证了您的控制要
求;可上位机和PLC遥控或本地控制，前面板有电压和电流显示，高压输出端过压、过流、短
路保护、拉弧、过温保护和安全互锁等功能。产品按照国际标准进行设计和测试,保证产品的
可靠性，是传统的变压器分压线性调整管（小功率）稳压稳流电源和可控硅移相整流（大功
率）稳压稳流电源更新换代产品。
产品应用
高压电源用途很多，主要包括：产品老化出厂高压测试、X光机高压电源，激光高压电源，
光谱分析高压电源，无损探伤高压电源，半导体制造设备高压电源，毛细管电泳高压电源，
无损检测高压电源，半导体技术中的粒子注入高压电源、物理汽相沉积高压电源(PVD),纳米
光刻高压电源，用于离子束沉积、离子束辅助沉积、电子束蒸发、电子束焊接、离子源、直
流磁控反应溅射、玻璃/织物镀膜、辉光放电、微波处理高压电容测试、CRT显示器测试、高
压电缆故障测试（PD testing）、TWT测试、H-POT测试。粒子加速器、自由电子激光、中子
源、回旋加速源器、电容电感脉冲发生网络、Marx高压脉冲发生器、电容充电器。微波加
热、射频放大、纳米技术应用、静电技术应用、静电纺丝制备纳米纤维，核仪器用高压电源
等的高压电源产品。
产品特点
1、采用先进高频开关电源技术，数字控制芯片，ZCZVS软开关功率变换技术；
2、具有体积小、效率高、运行稳定、噪声低、对电网干扰小等优点；
3、支持N+1并机冗余功能，热插拔结构，便于串并联扩容及维护；
4、根据需要电源可自动换向双极性输出；
5、支持RS485/RS232上位机通信功能；
6、支持I/O远程开关机及外部PLC信号控制；
7、本机支持旋钮控制、按键控制、触摸屏数控可选；
| 技术参数 | |
| 测试项目 | 指标 |
| 输入电压 | AC220V±15%或380V±15%（视功率而定，也可订做DC输入机型） |
| 输入频率 | 50-60Hz |
| 输出电压 | DC0-6KV连续可调设置 |
| 输出电流 | 1mA-10A内可选 |
| 稳压精度 | <1%@额定值 |
| 稳流精度 | <1%@额定值 |
| 负载调整率 | ≦ 0.5% |
| 纹波电压 | 0.1% P-P +1Vrms |
| 整机效率 | ≧90% |
| 功率因数 | 0.9 |
| 负载调整率 | ≦ 0.5% |
| 源电压调整率 | ≦ 0.01%（输入电压变化为±10%） |
| 控制方式 | 手动/自动 |
| 手动 | 旋钮/按键/液晶触摸屏 |
| 自动 | RS485/RS232/CAN计算机通信或0-5V/0-10V/4-20mA标准类比信号遥控 |
| 输入端口 | 采用压线端子形式 |
| 输出端口 | 采用高压连接器 |
| 输出线缆 | 1m高压绝缘线缆 |
| 故障温度 | 0 到+50℃ |
| 储存温度 | -40℃到+85℃ |
| 可选功能 | 可选功能： |
| AOL 过载关机 FG 悬浮地 | |
| CPC 恒功率输出 FGLL 浮地低漏电 | |
| LR 低纹波 NSS 无缓启动 | |
| SS(X)定制缓启动 ATP 过功率关机 | |
| CPC 恒功率 AT 拉弧关机 | |
| DB 2组输出 NAD 无拉弧保护 | |
| FCV 电压微调 RFR 远程复位 | |
