　1、输出电压：输出端红、黑两个接线柱之间的峰值电压差，面板上输出电压显示的是接通时红黑接线柱间电压差的绝对值。

　　2、输出电流：输出回路中通过的电流的有效值，等于接通时输出回路中的电流值（输出电流峰值）与占空比的乘积。

　　3、占空比：高电平所占周期时间与整个周期时间的比值。占空比=脉宽/（脉宽+脉间）4、输出频率：通、断一次称为一个周期，输出频率是周期的反比。

　　5、脉冲宽度（脉宽）：直流通断小周期中通电的时间，即t。

　　6、脉冲间隔（脉间）：直流通断小周期中断电的时间，即T-t。

　　7、换向时间：

　　正向换向时间：输出端红黑接线柱间电压差为正值的小周期的合计时间。

　　反向换向时间：输出端红黑接线柱间电压差为负值的小周期的合计时间。

1、首先按要求接好对应AC220V50HZ的单相电源；打开电源开关观察机器是否正常；

　　2、关闭脉冲启动开关（按下为启动，抬起为关闭）；设置正负脉冲参数，设定正脉冲的总时间；设置开通脉宽；设置关断脉宽；（参照以上的示意图）。

　　一般正的总时间都要大于负的总时间几倍，不然镀上的金属在负脉冲的时间内被全部褪掉了，永远镀不上。

　　{总时间一定要大于（开通脉宽+关断脉宽）；小于没输出；

　　脉冲频率=总时间/（开通脉宽+关断脉宽）；假设：总时间=2000开通脉宽=10关断脉宽=2那么脉冲频率=166HZ;}

　　3、要用单脉冲时：把负脉冲的参数（总时间，开通脉宽，）设为零，即可。

　　4、要用直流时：把负参数设为0，把总时间设为最大，开通脉宽接近于总时间，关断很小即可。

　　5、按下脉冲启动开关；

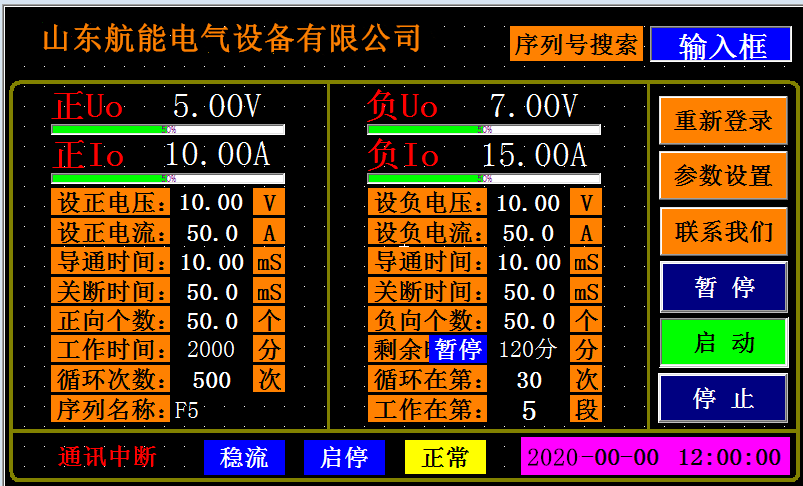

　　6、再点击显示屏，进入参数设置-可设置参数，一般在贵金属电镀时，都在稳压状态下使用，设置好正负电压参数，点击屏上的启动，即可。

　　7、点击运行界面，可观看输出的正负脉冲峰值电压与电流，在标签上显示，在运行工作时，可任意加碱峰值的电压电流。

　　8、要改变脉冲参数，设置的参数要在脉冲启动开关停止时，才有效。
